Fichier consolidé des Bornes de Recharge pour Véhicules Électriques (IRVE). Visualization en CARTO

Ce fichier est une version consolidée des sources suivantes: Stations Tesla, Bornes de la Métropole de Rennes, Bornes dans les Concessions Renault, Bornes Autolib’, Plus de Bornes, opérateur en Provence, Compagnie Nationale du Rhône, Magasins E.Leclerc

Données ajoutée en décembre 2014: Vincipark/Sodetrel, Grand Lyon, Morbihan Energies

Données ajoutées en octobre 2015: Magasins AUCHAN, Concessions NISSAN, Réseau ALTERBASE, SyDEV, Freshmile, EFFIA

Données ajoutées en mai 2016: SDE18, SDE24, SDE28, SDE32, MOVeasy, Seine Aval, SIEML, SDESM, Vienne

Elle sert de support à la carte disponible sur https://www.data.gouv.fr/fr/reuses/carte-des-bornes-de-recharge-pour-vehicules-electriques/

La structure du fichier consolidé reprends celle disponible sur https://www.data.gouv.fr/fr/datasets/fichier-exemple-stations-de-recharge-de-vehicules-electriques/ avec l’ajout d’une colonne indiquant l’origine des données

Source: http://www.data.gouv.fr/fr/datasets/fichier-consolide-des-bornes-de-recharge-pour-vehicules-electriques-irve/

Homicidio doloso en Ciudad de México 2013-2015

Recibí este link por Facebook hace un rato (Gracias Paco!)… https://hoyodecrimen.com/mapa#/19.4052/-99.0987/12 y me dediqué unos minutos a analizar un hecho puntual, el homicidio doloso, en un periodo concreto de tiempo, de 2013 a 2015. Veamos la previsualización de todos los homicidios ocurridos en 2013 en CARTO.

El autor de la página llamada CRIMEN POR TU RUMBO donde están volcados estos datos es Diego Valle. Desde luego el planteamiento es interesante e inquietante. Quién quisiera saber los crímenes que se han cometido por la zona por donde me voy a mover. Yo?. Yo no, desde luego porque no saldría pero en términos de análisis es sin duda muy, muy interesante.

Los datos de incidencia delictiva vienen de una solicitud de información a la SSPDF. El mapa de cuadrantes es de Consulta de Cuadrantes. La población está basada en información del censo 2010 por Manzana.

Mi aproximación era mostrar más que un mapa estático con datos puntuales, un mapa dinámico, que permitiera ver una evolución global de cada uno de los acontecimientos estudiados.Esto son todos los datos en bruto, todos los crímenes

Todos los crímenes desglosados. De todos ellos se podría intentar sacar un patrón espacial. Dónde se roba más a los negocios? a los transeúntes, a los taxis? dónde son más comúnes las violaciones? Cuál es la evolución en el tiempo? Tiende a ocurrir más al Norte o más al Oeste? Va la cosa a mejor o a peor?.

El resultado preliminar es el siguiente:

Claramente la tendencia es a aumentar y a descentralizarse, veamos a través del maravilloso Carto (ex CartoDB).

Software utilizado: ArcGIS 10.3 + Geostatistical analyst
Global Mapper 17.2 +density maps
Free Video Capture 7.8.3

Algún otro enfoque que os resultaría interesante? No tenéis más que proponerlo.

Un saludo cordial,

Alberto C.
MSc GIS

Euclidean allocation analysis II

Imagine you need to promote recycling. Imagine you have 1000 inhabitants from a small village and you need to provide proper colored plastic bags for each and every one of the categories you need to disaggregate: organic, plastic and paper.

You need to service them all properly but you can only choose 5 shops (out of the 10 available) where you will distribute the bags for free.

In green all 1000 inhabitants (houses) and in orange the placement of all ten shops.

In green the final result: the 5 shops chosen out of the 10 potential available due to having checked they are the most optimal (the shortest euclidean distance).

Software used:

ArcGIS 10.3
ET Geowizards 11.3

Hope you guys liked it,
Alberto

Allocation analysis: Attaching customers to facilities

Allocates a set of demand points (Customers) to user specified number of supply points (Facilities) out of a Facilities point dataset based on the Euclidian distance between the Customers and Facilities.

In other words the function selects N Facilities out of K candidates to service a set of M Customer locations in such a way that each Customer is allocated to a single Facility (based on Euclidean distance) and the total distance between the Customers and selected Facilities is minimized.

asignation — Customers attached to 3 pre-defined facilities

In a more simple way: take a bunch of customers and assign them the closest facility (using euclidean distance, the “ordinary” (i.e. straight-line) distance between two points)). In this particular theoretical analysis I have also selected a maximum range of 5000 meters so anything beyond won’t be taken into consideration.

Questions: Am i giving a proper service with those facilities i have already deployed?. Is there any of them way too far away so we cannot service at all?. Is there any of them over populated and in the end we cannot provide a proper service?. If you happen to come across any other question, please add it to comments so i can modify the post.

Result table:

FID Shape Id FacilityID Facility Type Num_Alloc Max_Dist Total_Dist
0 Point 0 2 2 Selected 4 4852.68 15362.93
1 Point 0 1 1 Selected 11 4110.57 37839.93
2 Point 0 0 0 Selected 18 4991.27 73591.27

This ArcGIS video shows some light over these type of analysis:

This links shows how to create a network dataset
http://desktop.arcgis.com/en/arcmap/latest/extensions/network-analyst/exercise-1-creating-a-network-dataset.htm

Software used: ArcGIS 10.3; ET Geowizards 11.1

Hope you guys have liked it, if so, share or let me know about it.

Alberto C.
Geographer and MSc GIS

Running en Nantes

Cada vez que corría por esta maravillosa ciudad, lo grababa con la aplicación Runkeeper, así que he superpuesto todas las ocasiones para ver dónde exactamente se concentran las rutas que más he usado y las zonas por las que he pasado más veces. Esto es lo mal de concentrar en la misma persona alguien al que le gusta correr, apuntar cosas, visualizarlas, analizarlas…

Creo que hacer tracking de rutas, tiempos, ritmos, etc, me ayuda a enfocar lo importante que es para mí la regularidad y la constancia. No es correr en sí lo que me gusta, que sí, sino demostrarme que soy capaz de hacer algo que me entretiene, me relaja, de forma periódica y con contadísimas excepciones (lo único que me deja en casa es una lesión o un cabreo).

Y se ve claramente en rojo cuáles son esas zonas!!! He exportado las líneas a puntos y he creado un mapa de densidad en Global Mapper 17, al que he superpuesto un layer de Open Street Maps.

Cómo echo de menos correr por el Loira, sus parques, sus puentes, sus riachuelos… ahora corro en Madrid y también me gusta mucho pero me trae muy buenos recuerdos puesto que fue allí donde empecé a hacerlo en serio.

Bueno en serio quiero decir, a hacerlo siempre.

Réalisation du carte de densité pour vérifier Localisation des colonnes aériennes de Nantes Métropole

Localisation et caractéristiques des colonnes d’apport volontaire aériennes de Nantes Métropole utilisées pour la collecte des déchets.

Outil de visualisation Global Mapper 17
Format SHP
champ: VOLUME

http://data.paysdelaloire.fr/donnees/detail/localisation-des-colonnes-aeriennes-de-nantes-metropole/

Ces colonnes sont implantées sur l’ensemble du territoire et sont destinées à la collecte du verre et des emballages recyclables (papier, carton, plastique).

C’est genial jouer un peu avec des données Open Data, j’espère que vous avez aimé.

Alberto
MSc SIG et remote sensing

Visualizing Tweets!

How about a quick visualization of tweets in CartoDB?

Hey guys, the way we used to visualize is changing on a daily basis so it’s time to catch up!!!. Let’s add a timestamp and play!!

We will take a look at this dataset in depth shortly so be aware of our schedule!

Regards,

Alberto C.
MSc GIS and remote sensing

Creating value through Open Data

The benefits of Open Data are diverse and range from improved efficiency of public administrations, economic growth in the private sector to wider social welfare

(Source: http://www.europeandataportal.eu/)

Performance can be enhanced by Open Data and contribute to improving the efficiency of public services. Greater efficiency in processes and delivery of public services can be achieved thanks to cross-sector sharing of data, which can for example provide an overview of unnecessary spending.

The economy can benefit from an easier access to information, content and knowledge in turn contributing to the development of innovative services and the creation of new business models.

Social welfare can be improved as society benefits from information that is more transparent and accessible. Open Data enhances collaboration, participation and social innovation.

The economy can benefit from easier access to information, content and knowledge in turn contributing to the development of innovative services and the creation of new business models.

For 2016, the direct market size of Open Data is expected to be 55.3 bn EUR for the EU 28+. Between 2016 and 2020, the market size increases by 36.9%, to a value of 75.7 bn EUR in 2020, including inflation corrections. For the period 2016-2020, the cumulative direct market size is estimated at 325 bn EUR.

New jobs are created through the stimulation of the economy and a higher demand for personnel with the skills to work with data. In 2016, there will be 75,000 Open Data jobs within the EU 28+ private sector. By 2020, this number will increase to just under100,000 Open Data jobs. Creating almost 25,000 new direct Open Data jobs by 2020.

Public sector performance can be enhanced by Open Data. Greater efficiency in processes and delivery of public services can be achieved thanks to cross-sector sharing of data, providing faster access to information. The accumulated cost savings for the EU28+ in 2020 are forecasted to equal 1.7 bn EUR.

Open Data results in efficiency gains as real-time data is used that enables easy access to information that improves individual decision-making. Three case studies are assess in more detail: how Open Data can save lives, how it can be used to save time and how Open Data helps achieve environmental benefits. For example, Open Data has the potential of saving 7000 lives a year by providing resuscitation earlier. Furthermore, applying Open Data in traffic can save 629 million hours of unnecessary waiting time on the roads in the EU.

Economic benefits are primarily derived from the re-use of Open Data. Value is there. The question is how big?

The European Union has adopted legislation to foster the re-use of Open (Government) Data. The expected impact of this legislation combined with the development of data portals, is to drive economic benefits and further transparency. Economic benefits are primarily derived from the re-use of Open Data. Value is there. The question is how big?

Thus, the European Commission, within the context of the launch of the European Data Portal, wished to obtain further evidence of the quantitative impact of re-use of Public Data Resources. A study was carried out with the aim to collect, assess and aggregate all economic evidence to forecast the benefits of the re-use of Open Data for all 28 European Member States and the ETFA countries, further referred to as EU 28+, for the period 2016-2020.

Direct benefits are monetised benefits that are realised in market transactions in the form of revenues and Gross Value Added (GVA), the number of jobs involved in producing a service or product, and cost savings. Indirect economic benefits are i.e. new goods and services, time savings for users of applications using Open Data, knowledge economy growth, increased efficiency in public services and growth of related markets.

The market volume exhibits the totality of the realised sales volume of a specific market; the value added. A distinction can be made between the direct market size and the indirect market size. Together they form the total market size for Open Data. For 2016, the direct market size of Open Data is expected to be 55.3 bn EUR for the EU 28+. Between 2016 and 2020, the market size is expected to increase by 36.9%, to a value of 75.7 bn EUR in 2020, including inflation corrections. For the period 2016-2020, the cumulative direct market size is estimated at 325 bn EUR.

In 2016, there will be 75,000 Open Data jobs within the EU 28+ private sector. By 2020, this number is forecasted to increase to just under 100,000 Open Data jobs. This represents a 32% growth over a 5-year period. Thus, in the period 2016-2020, almost 25,000 new direct Open Data jobs will be created.

Based on the forecasted EU28+ GDP for 2020, whilst taking into account the countries’ respective government expenditure averages, the cost savings per country can be calculated. The accumulated cost savings for the EU28+ in 2020 are forecasted to equal 1.7 bn EUR.

The aim of efficiency is to improve resource allocation so that waste is minimized and the outcome value is maximised, given the same amount of resources. Open Data can help in achieving such efficiency, The study offers a combination of the insights around the efficiency gains of Open Data and real-life examples. Three exemplar indicators are assessed in more detail: how Open Data can save lives, how it can be used to save time and how Open Data helps achieve environmental benefits. For example, Open Data has the potential of saving 1,425 lives a year (i.e. 5,5% of the European road fatalities). Furthermore, applying Open Data in traffic can save 629 million hours of unnecessary waiting time on the road in the EU.

The majority of studies performed previously are ex-ante estimations. These are mostly established on the basis of surveys or indirect research and provide for a wide range of different calculations. No comprehensive and detailed ex-post evaluations of the materialised costs and benefits of Open Data are available. Now that governments have defined Open Data policies, the success of these initiatives should be measured. The study offers several recommendations for doing so.

The report goes into further detail on how Open Data has gained importance in the last several years. Furthermore, the report provides insight into how Open Data can be used, and how this re-use differs around Europe. These insights are used to develop a methodology for measuring the value created by Open Data. The resulting values are presented in a graphical way, providing insight in the potential of Open Data for the EU28+ up to 2020.

(Source: http://www.europeandataportal.eu/)

Comparación de DTM usando Global Mapper 17.0.1

Hagamos hoy algo sencillo, comparar, primero cualitativamente (visualmente) y después cuantitativamente dos DTM. Por un lado elegimos una fuente muy usual, SRTM de 3 arc sec (aproximadamente 90m) con un DTM derivado de Fotogrametría Stereo.

Comparación CUALITATIVA (i.e visual)
Comparación CUANTITATIVA (i.e RMSE)

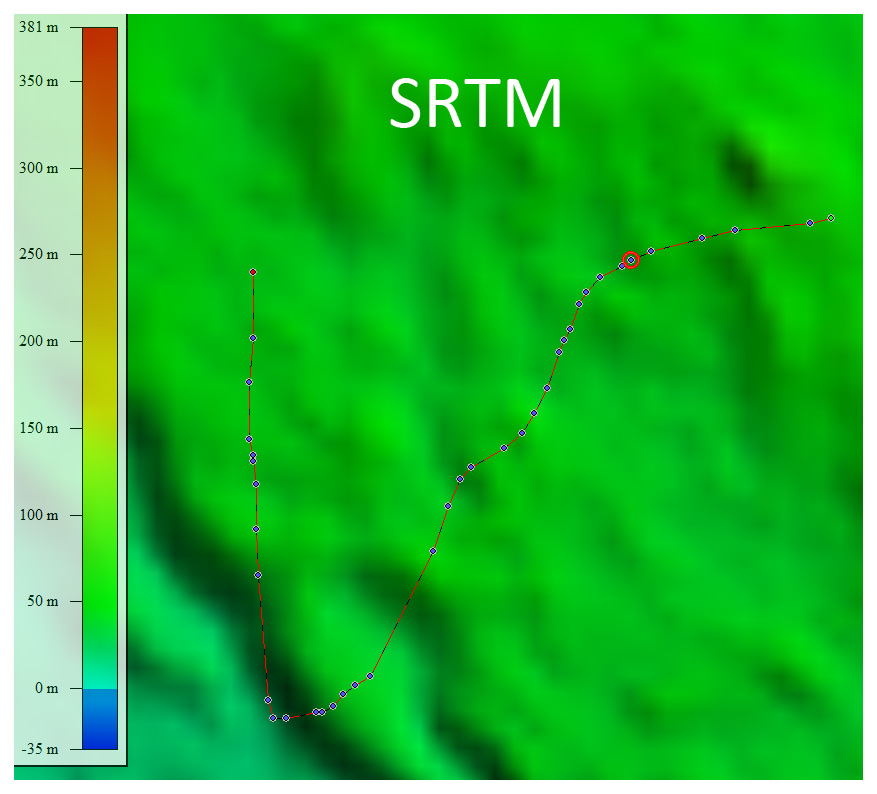

Abrimos por un lado un DTM cuya fuente sea SRTM, en este caso me he conectado via WMS (Web Mapping Service) a través del data online disponible dentro de la misma aplicación Global Mapper (File/Download Online Imagery/data). La resolución es de aproximadamente 90m (3 arc sec).

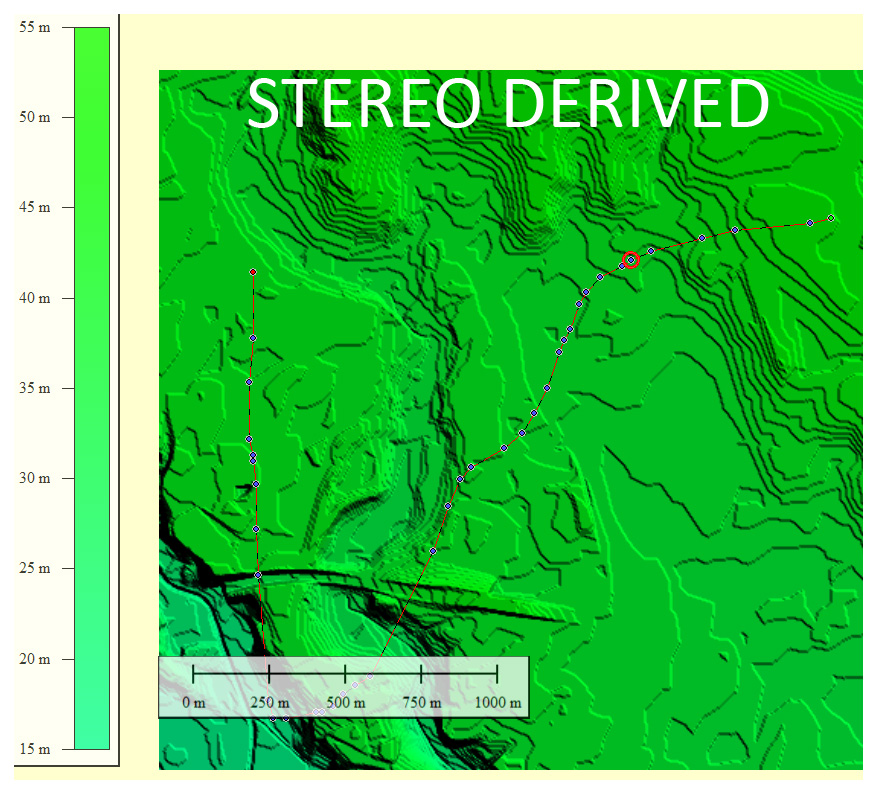

Por otro lado he encontrado este DTM cuya fuente conozco (Stereo Photogrammetry). La resolución es de 5m.

A través de la herramienta ‘digitizer tool’ (Tools/Digitizer) seleccionamos una línea dibujada al azar sobre los dos. Botón derecho del ratón-> analysis/measurement/path profile. Exporto ambas imágenes (es importante en path setup definir un mismo mínimo y máximo para poder compararlas adecuadamente).

Con Photoshop superpongo (Layer display/ multiply) ambas imágenes y veo cuán diferente son.

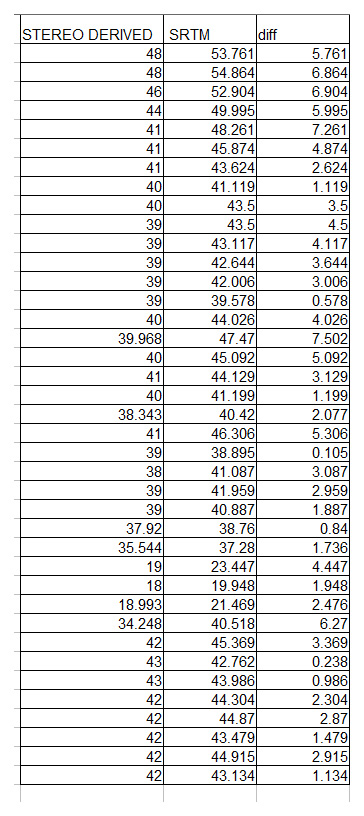

Esto nos da una primera idea de la comparación, pero vayamos un poco más allá: ¿Cuál es el RMSE (Error medio cuadrático, Root Mean Square Error) entre ambas bases de datos?.

Esta es una medida de desviación que nos va a definir mucho más exactamente que una simple visualización. Podéis ver algo más desarrollado este punto en este link de esta misma página:

https://geovisualization.net/2010/06/30/using-excel-to-calculate-the-rmse-for-lidar-vertical-ground-control-points/

Ahora tan solo hemos de verificar que esta cifra sea la correcta teniendo en cuenta los valores de precisión prometidos en la entrega.

Espero que os haya resultado interesante, si así es, no olvidéis comentar, compartir o simplemente decir Hola. Cualquiera de estas opciones es apreciada.

Un saludo cordial,
Alberto C.
MSc GIS and Remote Sensing

Descargas del CNIG. Open Source bien hecho!

Hola amigos del GIS,

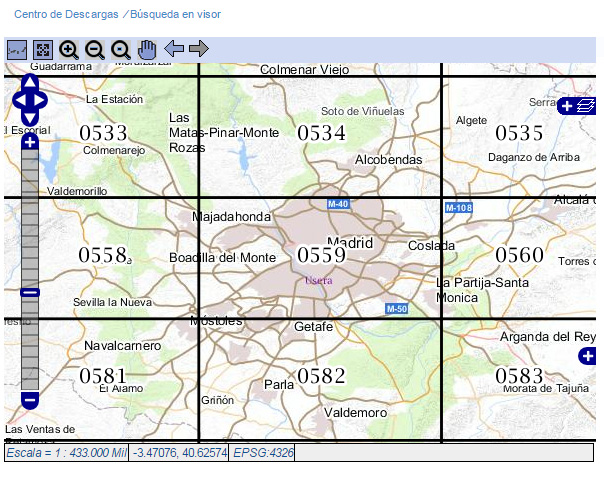

Por motivos de trabajo que no vienen al caso, he tenido que bucear de manera sistemática la web de descargas del CNIG. http://centrodedescargas.cnig.es/CentroDescargas/inicio.do
Una maravilla.

Por motivos que tampoco viene al caso, he de hacer esto mismo de vez en cuando en todos los Institutos cartográficos del mundo y el del CNIG es sin duda en el que me resulta más fácil, en el que el modelo de datos en más lógico y en el que los links son más fiables de todo el mundo. La única obligación es la atribución obligatoria de los datos. ¿No es mucho pedir, no? Desde el día 27 de diciembre, los datos del IGN son libres CC By 4.0.
https://creativecommons.org/licenses/by/4.0/

Por tanto es obligatorio que mencione la procedencia a pie de imagen, créditos, etc.., sobre todo en publicaciones, usos comerciales, artículos, etc… (Por ejemplo puede poner “<tal dato> CC by instituto Geográfico Nacional” o más bien “derivado de <tal dato” CC by ign.es” o similares…).

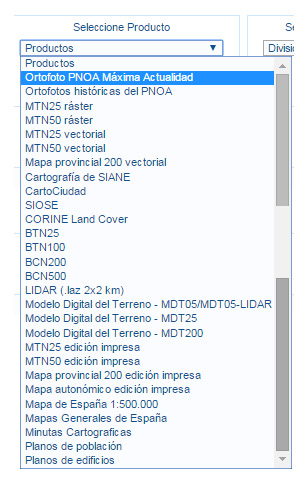

Ya sea porque necesitemos las imágenes del PNOA (Plan Nacional de Ortofotografía Aérea), un modelo digital del terreno de alta resolución o imágenes históricas de nuestro pueblo… tan solo hay que bucear un poco en el catálogo de geodatos del Instituto Geográfico Nacional (Centro Nacional de Información Geográfica) y los conseguiremos.

Por ejemplo, la semana pasada tuve que encontrar datos sobre algunas ciudades españolas para hacer varios escenarios 3D para un cliente y aquí encontré por un lado un DSM 5m elaborado con fuentes LIDAR, por otro lado me bajé de Cartociudad los datos relativos a vectores lineales, manzanas y luego desde la web de CATASTRO (https://www.sedecatastro.gob.es/OVCFrames.aspx?TIPO=TIT&a=masiv) me bajé las geometrías de todos los edificios de la ciudad (que planeo geoprocesar para eliminar las formas no deseadas y para adjudicar alturas precisas gracias al LIDAR bajado con anterioridad).

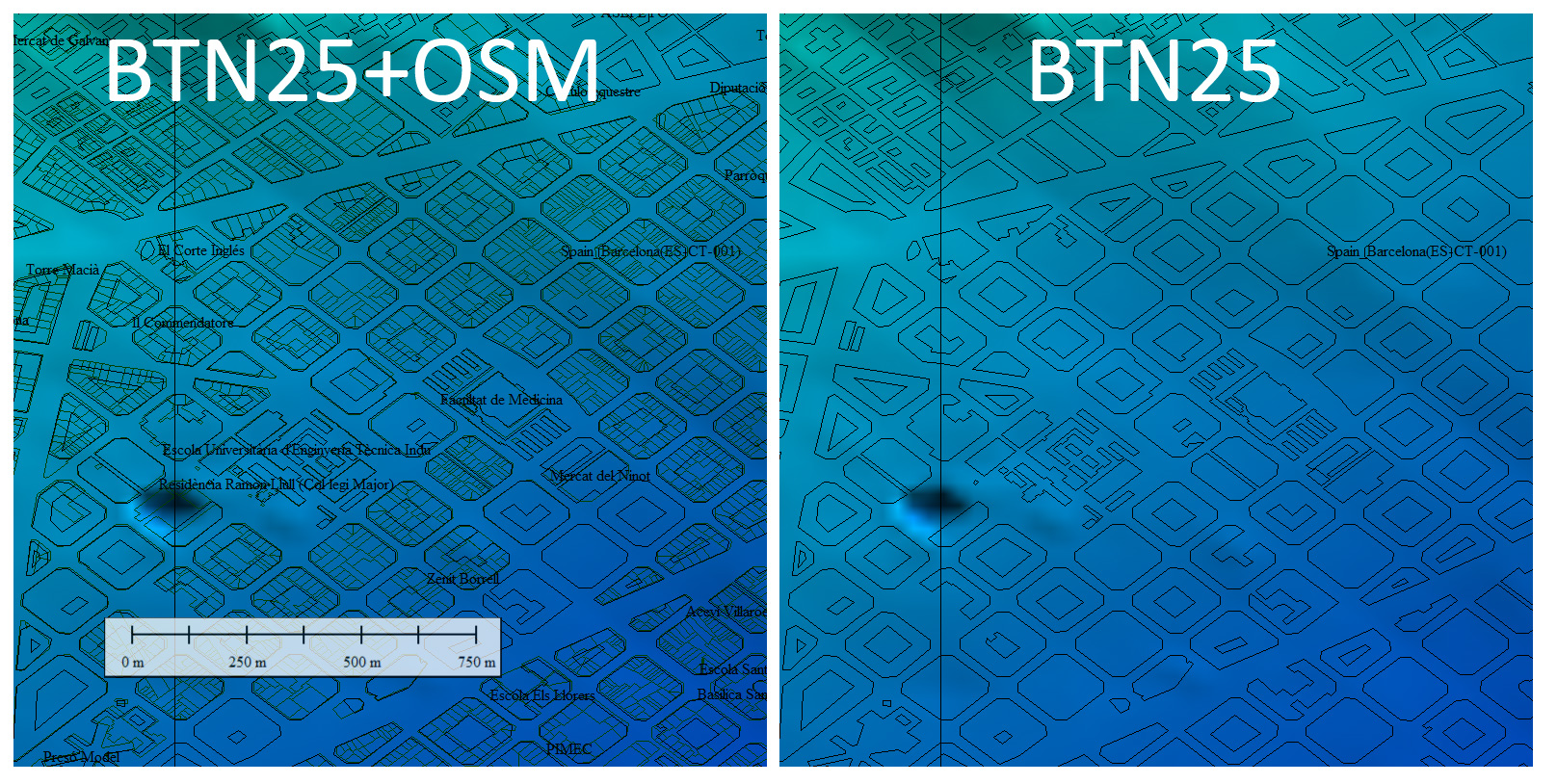

Por qué no añadir geometrías de Open Street Maps (https://www.openstreetmap.org/export) o de la propia Base Topográfica Nacional BTN25 para completar dicho escenario?

La verdad amigos es que desde que empezó a funcionar el Open Data, los Geógrafos y derivados tenemos mucho con lo que ‘jugar’ para hacer nuestros análisis.
http://idee.es/

Espero que os resulte interesante.

Un saludo cordial,

Alberto
Geógrafo/ Máster SIG UAH/ Diseñador Multimedia
